新高精度玻璃專用型紅外測溫儀DA10G , DA10GV , 75~2500°C
規格：DA10G , DA10GV
單位：
瀏覽次數：2868
性能標簽：
新型高精度玻璃專用型紅外測溫儀DA10G , 75~1400°C , 100~1800°C , 500~2500°C , 波長約5微米 , 響應時間1ms~100s
產品詳細描述
新型高精度玻璃專用型紅外測溫儀DA10G 、DA10GV
測溫范圍： 75~1400°C , 100~1800°C , 500~2500°C
響應時間：1ms ~ 100s ，可調
主要特征
1) 測溫范圍：75~2500 °C
2) 按鍵和顯示器設定發射率和溫度范圍
3) 線性溫度輸出 0/4 ~ 20 mA

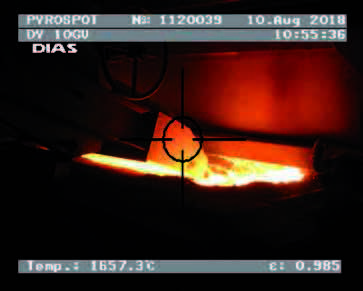

4) 瞄準: LED瞄準、激光瞄準、透鏡瞄準、視頻瞄準
5) 最短響應時間：1ms~100s
6) 可調焦距，最小可測光斑1mm
典型應用:
• 玻璃工業 (常用) • 浮法玻璃
• 玻璃瓶生產 • 玻璃液 • 玻璃成形
技術指標
技術數據中紅色部分都是對DY10G、DY10GV的改進和提高
| 技術數據 | |||
| 一般型號 | DA10G | DA10G | DA10G |
| 視頻瞄準型號 | DA10GV | DA10GV | DA10GV |
| 測溫范圍 | 75~1400°C | 100~1800°C | 500~2500°C |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C | ||
| 光譜范圍 | 約5µm | ||
| 光學系數 | 可變焦距，最小可測光斑直徑為Φ1.0mm2 | ||
| 距離系數 | 約130:1 | ||
| 測量誤差 | 0.6 %測量值或1K | ||
| 重復精度 | 0.3%測量值或0.5K (Tamb=23°C, ε=1, t95=1s) | ||
| NETD1 | 0.2K (Tu= 23 °C, ε = 1, t95=100ms, T目標=300 °C) | ||
| 響應時間(t95) | 1ms,可調，可達100s | ||
| 發射率 | 0.010~1.000, 可通過接口或測溫儀上的按鈕調整 | ||
| 存儲方式 | 最小值和最大值存儲，通過通信接口可調 | ||
| 輸出信號 | 0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 700 Ω | ||
| 通信接口 | 電隔離RS485接口，半雙工，最大115 kBd，數據通信協議 Modbus MTU | ||
| 瞄準 | LED瞄準燈，激光瞄準燈，透鏡瞄準，彩色視頻瞄準 | ||
| 軟件 | Windows®下PYROSOFT Spot，可選PYROSOFT Spot Pro | ||
| 可調參數 | 發射率，響應時間，溫度單位°C 或 °F，存儲方式，子溫度范圍，透過率，環溫補償 | ||
| 用戶控制 | 發射率控制按鈕（分辨率0.001）,瞄準燈按鈕,顯示器 | ||
| 供電電源 | 24 VDC ± 25% | ||
| 功耗 | 最大1.5W | ||
| 運行溫度 | 0~70°C | ||
| 存儲溫度 | –20~70°C | ||
| 重量 | 約 500 g | ||
| 尺寸 | 54mm×54mm, 長度170mm | ||
| 外殼 | 緊湊外殼，帶插頭,顯示器,按鈕 | ||
| 防護等級 | IP 65 (DIN EN 40050 , DIN EN 60529) | ||
| CE認證 | 遵守EU規則(EN 50 011) | ||
| 供貨范圍 | DA10G或DA10GV, 操作手冊,檢測單, Windows®下PYROSOFT Spot | ||
| (無連接電纜, 請單獨訂貨) | |||
光學系數
| 溫度范圍 | 測量光斑Φ[mm2] | 測量距離a[mm] | 光圈 | LED瞄準 | 激光瞄準 | 透鏡瞄準 | 視頻瞄準 |
| 75 ~1400 °C | 1.0~1.3 | 130~140 | 11.6 | 5109501201 | 5109511201 | 5109521201 | 5109531201 |
| 100 ~1800°C | 5109501202 | 5109511202 | 5109521202 | 5109531202 | |||
| 500 ~2500 °C | 5109501203 | 5109511203 | 5109521203 | 5109531203 | |||
| 75 ~1400 °C | 1.3~1.9 | 170~190 | 11.6 | 5109502201 | 5109512201 | 5109522201 | 5109532201 |
| 100 ~1800°C | 5109502202 | 5109512202 | 5109522202 | 5109532202 | |||
| 500 ~2500 °C | 5109502203 | 5109512203 | 5109522203 | 5109532203 | |||
| 75 ~1400 °C | 1.8~2.9 | 230~290 | 11.6 | 5109503201 | 5109513201 | 5109523201 | 5109533201 |
| 100 ~1800°C | 5109503202 | 5109513202 | 5109523202 | 5109533202 | |||
| 500 ~2500 °C | 5109503203 | 5109513203 | 5109523203 | 5109533203 | |||
| 75 ~1400 °C | 3.1~7.1 | 370~710 | 11.6 | 5109504201 | 5109514201 | 5109524201 | 5109534201 |
| 100 ~1800°C | 5109504202 | 5109514202 | 5109524202 | 5109534202 | |||
| 500 ~2500 °C | 5109504203 | 5109514203 | 5109524203 | 5109534203 |
